Bobines

Sommaire

• Généralités
• Les matières
• Assemblage
• Étude / Optimisations
• Applications
• Catalogue



---

Généralités



Vos contraintes :

De nombreux paramètres conditionnent vos besoins :

• dimensions, solidité, légèreté, résistance, surface de marquage, personnalisation, coloris, volumes, dispositifs d’entraînement(trous d’axe, trous de toc), …

Pour répondre à vos contraintes il existe trois types de conceptions :

• Monobloc
• Assemblée
• Flasques

1. Les monoblocs

• la solidité, pour les charges lourdes
• elles évitent les reprises pour assemblage et sont donc plus économiques, plus faciles à recycler et d’un coût d’outillage moindre.

2. Les bobines assemblées

Elles font l’objet de deux injections :

• d’une part les flasques
• d’autre part le moyeu de longueur variable

L'assemblage peut être réalisé de manière automatisée, ou manuellement, par collage, clippage, soudage par ultrasons.

Cette conception permet une réduction des coûts d’outillage, notamment pour les grands diamètres.
Par ailleurs le gain de place généré peut permettre une réduction des coûts de  transport avant assemblage.

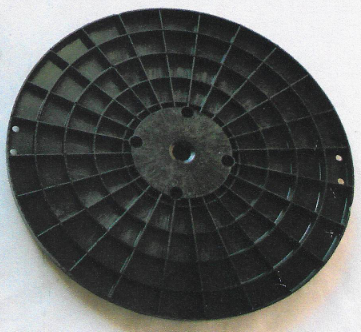

3. Les flasques seules

Les joues plastiques ainsi injectées seront clippées sur un moyeu carton ou métal, voire plastique. Ceci permet de réduire le volume transporté, notamment pour les entre-joues importantes.


Caractéristiques des bobines

Diamètres : jusqu’à 600 mm

Poids : jusqu’à 2 kg (dont normes DIN)

Mono ou bi-matières/coloris





Tout type de matière thermoplastique

Matières courantes :

• PE : Polyéthylène
• PP : Polypropylène
• PS : Polystyrène
• ABS : Terpolymère
• …

Matières techniques :

• PA : Polyamide
• PC : Polycarbonates
• Elastomères
• …

Matières transparentes :

• Clearène
• PPStat, K-Resin
• ABS Cristal…

Matières composites

• Intégration possible de fibres de bois, de papier…

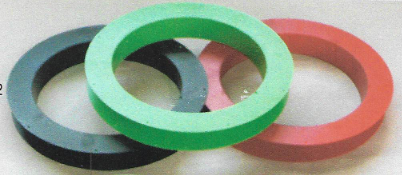

Coloris :

• Tout type de couleur (cf. blisters)

Assemblage

Selon vos besoins, vos contraintes, nous pouvons vous proposer plusieurs types d'assemblage.

Par exemple : par clippage ou soudure par ultrasons (par points ou contact).

Études / Optimisations

Notre étroite collaboration avec des bureaux d'études particulièrement compétents est destinée à résoudre vos problématiques et/ou optimiser vos produits (poids, encombrement, image, coût, ...) :

Nos objectifs :

• Concevoir, mettre au point, fabriquer des bobines (des blisters ou d'autres produits)
• Adapter vos produits à votre image
• Optimiser la gestion de votre production

Par exemple nous pouvons vous proposer des solutions pour réduire le poids de vos emballages tout en maintenant vos exigences sur les propriétés techniques :

Certaines expériences nous ont permis des gains de poids allant jusqu’à 50% tout en conservant les mêmes caractéristiques ou propriétés techniques.


Secteurs concernés, applications

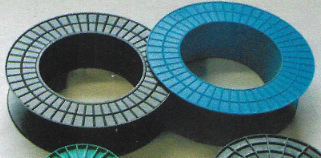

Exemples de bobines et flasques produites

Schéma de bobine :

Bobines



Référence	D	D2	d	L	A	Poids (grs)
001 E	300	210	52	100	90	700
001 F	300	210	52	100	90	700
001 K	300	210	52	100	90	800
002	255	115	17	182	153	1050
003	250	160	36	200	160	1050
004	200	125	36	200	160	600
005	240	103	97	100	86	320
006	330	205	197	125		600
007	202	110	32	180	160	420
008	160	100	17	120	100	220
009 a	215	75	70	61	55	200
009 b	215	72	67	61	55	200
010	155	70	17	63	57	150
011	120	84	43	165	150	400
012	160	100	22	160	128	350
013	100	60	16	45	38	80
014	100	38	16	45	38	80
015	33	15	11	90	75	12
016	275	110	30	170	150	550
017	355	220	36	200	160	2100
018	33	12	10	60	45	8
019	215	72	67	132	127	200
020	45	18	10	82	73	12
021	125	80	16	125	100	150
022	32	16	10	110	100	15
023	35	25	8	109	95	30
024	215	67	62	247	240	450
025	160	100	22	160	128	250
026 a	215	72	67	60	54	200
026 b	226	72	67	60	54	220
026 c	226	72	67	60	54	220
026 d	226	75	70	60	54	220
026 e	160	72	67	60	54	170
026 f	226	72	70	60	54	220
027	168	90	17	105	89	190
028	240	95	90	165	154	180
029	30	19	10	60	57	9
030	30	23	8	21	16	3
031	170	68	20	63	57	170
032	125	80	16	125	100	200
033	70	32	9	110	105	15
034	48	14	9	89	85	8
035	125	80	16	125	100	200
036	160	73	22	160	128	300
037	300	210	52	100	90	550
038	300	210	52	100	90	500
039	155	70	17	63	57	150
040 A	50	12	10	92	90	8
040 B	50	12	10	102	100	10
041	202	82	40	286	256	790
042	200	125	22	240	200	585
043	80	50	19	84	78	66
044	200	100	H25	105	90	230
045	200	100	H25	165	150	250



 Flasques

Référence	D	D2	d	Poids
200	150	36	20	50
201	200	36	20	80
202	250	50	25	150
203 A	320	90	30	290
203 B	320	120	30	250
204 A	355	220	35	690
204 B	355	215	125	700
205 A	600	200	40	800
205 B	600	300	40	800
205 C	600	400	40	800
206	290	60	20	100
