Spulen




Spulen : Allgemeine Informationen



A : Nutzbreite

L : Gesamtbreite

D : Außendurchmesser

D2 : Aufwicklungsdurchmesser (Gehäuse)

d : Achsdurchmesser



Vos contraintes :

Ihre Ansprüche:
Ihre Produktanforderungen werden von zahlreichen Parametern bestimmt:
Abmessungen, Strapazierfähigkeit, geringes Gewicht, Widerstandsfähigkeit, Kennzeichnungsfläche, individuelle Gestaltung, Farbtöne, Rauminhalt, Antriebsvorrichtung (Achsloch, Mitnehmerloch) ...



Drei Herstellungsformen stehen zur Auswahl, um die Formteile optimal an Ihre Anforderungen anzupassen :

  • aus einem Stück gefertigt
  • montiert
  • aufsteckbare Seitenscheiben



1. Aus einem Stück gefertigte Spritzguss-Formteile

Sie bieten mehrere Vorteile:

  • Sie sind besonders robust und halten auch hohen Lasten stand
  • Da keine zusätzliche Montage erforderlich ist, sind sie wirtschaftlich besonders günstig, können leichter wiederverwertet werden und erfordern geringere Werkzeugkosten.


2. Montierte Spulen

Sie werden in zwei Injektionszyklen hergestellt:

  • in einem Zyklus werden die Seitenscheiben hergestellt
  • im anderen der Kern in verschiedenen Längen



Die Montage der Teile kann entweder automatisch, von Hand, durch Klebe- bzw. Klipsverfahren oder durch Ultraschallschweißen vorgenommen werden.

Dieses Herstellungsverfahren verringert die Werkzeugkosten erheblich, insbesondere bei großen Durchmessern.
Darüber hinaus können die Transportkosten reduziert werden, da die Einzelteile vor der Montage weniger Platz benötigen.



3. Seitenscheiben allein

Die spritzgegossenen Kunststoff-Seitenscheiben werden auf einen Kern aus Pappe, Metall oder Kunststoff aufgeklipst. Dadurch kann das Transportvolumen vermindert werden, insbesondere bei hohen Kernbreiten..


Technische Daten der Spulen

Durchmesser: bis zu 600 mm
Gewicht: bis zu 2 kg (auch nach DIN-Norm)
Ein- oder Zweikomponenten/eine oder zwei Farben






Alle Thermoplaste

Die am häufigsten verarbeiteten Werkstoffe :

  • PE: Polyethylen
  • PP: Polypropylen
  • PS: Polystyrol
  • ABS: Terpolymer

Technische Werkstoffe :

  • PA: Polyamid
  • PC: Polycarbonate
  • Elastomere

Transparente Werkstoffe :

  • Clearène
  • PPStat, K-Resin
  • ABS Cristal…

Verbundwerkstoffe :

  • mögliche Einbettung von Holz-, Papier- und anderen Fasern…



Farben :

  • Alle Farbnuancen (siehe Blister)




Montage

Je nach Ihren Anforderungen und Auflagen bieten wir Ihnen verschiedene Montagemöglichkeiten.

Zum Beispiel: durch Aufklipsen oder Ultraschall-Schweißen (Punkt- oder Kontaktschweißen)




Produktstudien / Produktoptimierung

Unsere enge Zusammenarbeit mit besonders kompetenten Planungs- und Entwicklungsbüros ermöglicht es uns, Ihnen bestmögliche und speziell für Sie entwickelte Produktlösungen anbieten und/oder Ihre Produkte optimieren zu können (Gewicht, Platz sparen, Produktimage, Kosten ...).



Unsere Ziele:

  • Entwicklung, Produktionsvorbereitung und Produktion von Spulen (Blistern oder anderen Produkten)
  • Abstimmung Ihrer Produkte auf Ihr Firmenimage
  • Optimierung Ihres Produktionsmanagements



Wir können Ihnen spezielle Lösungen zur Gewichtsreduzierung Ihrer Verpackungen anbieten, wobei selbstverständlich Ihre Anforderungen in Bezug auf die technischen Eigenschaften erfüllt werden:



Unseren Erfahrungswerten zufolge kann bei gleichbleibenden technischen Eigenschaften eine Gewichtseinsparung von bis zu 50 % erzielt werden.




Industriebranchen, Anwendungsgebiete :

Anwendungsbeispiele :

  • Spulen für
  • Textilfäden (Goldfäden…)
  • elektrische Kabel
  • Metalldrähte (Schweißdraht, Fülldraht ...)
  • Kunststoffe
  • Seilwaren
  • Spulen zum Aufwickeln von Folien und Bändern (Metallbänder, z.B. Stahlband,
    Filmspulen, elektronische Bänder ...)



Industriebranchen :

  • Textilindustrie
  • Elektro- und Elektronikbranche
  • Pyrotechnik
  • Kunststoffindustrie
  • Freizeitsektor (z. B. Angler- und Gartenbedarf)

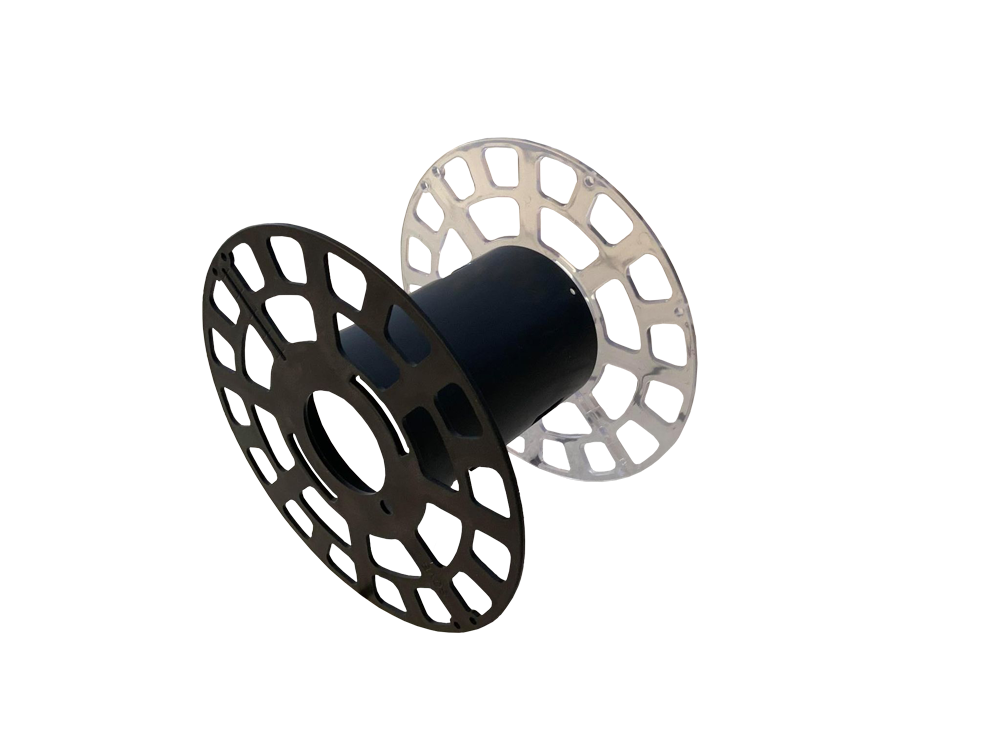

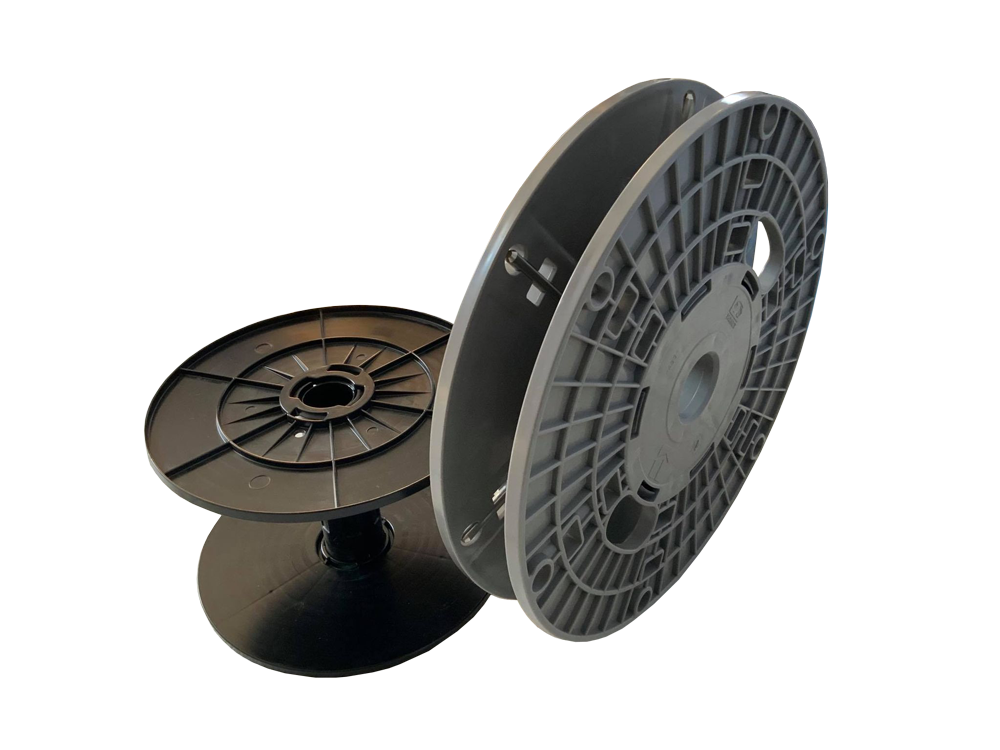

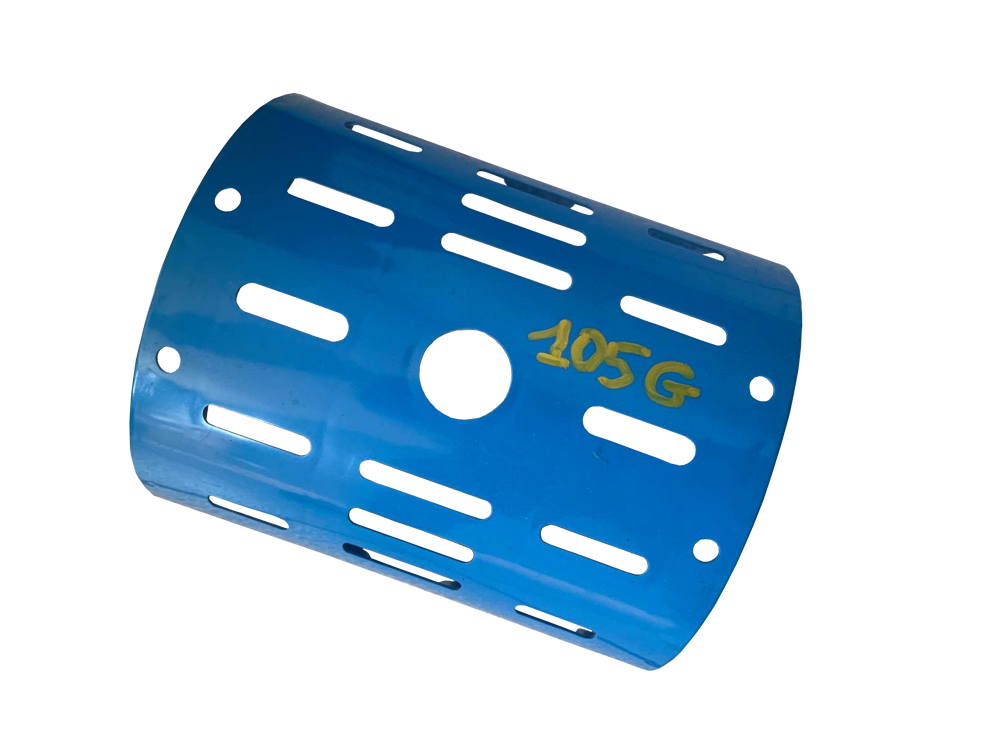

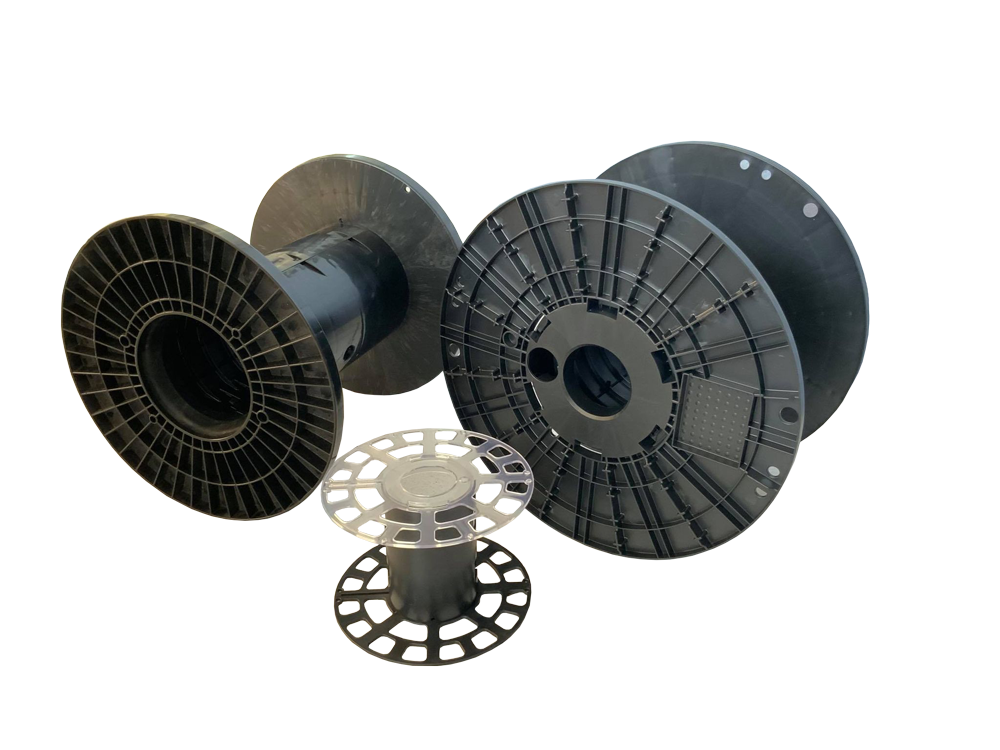

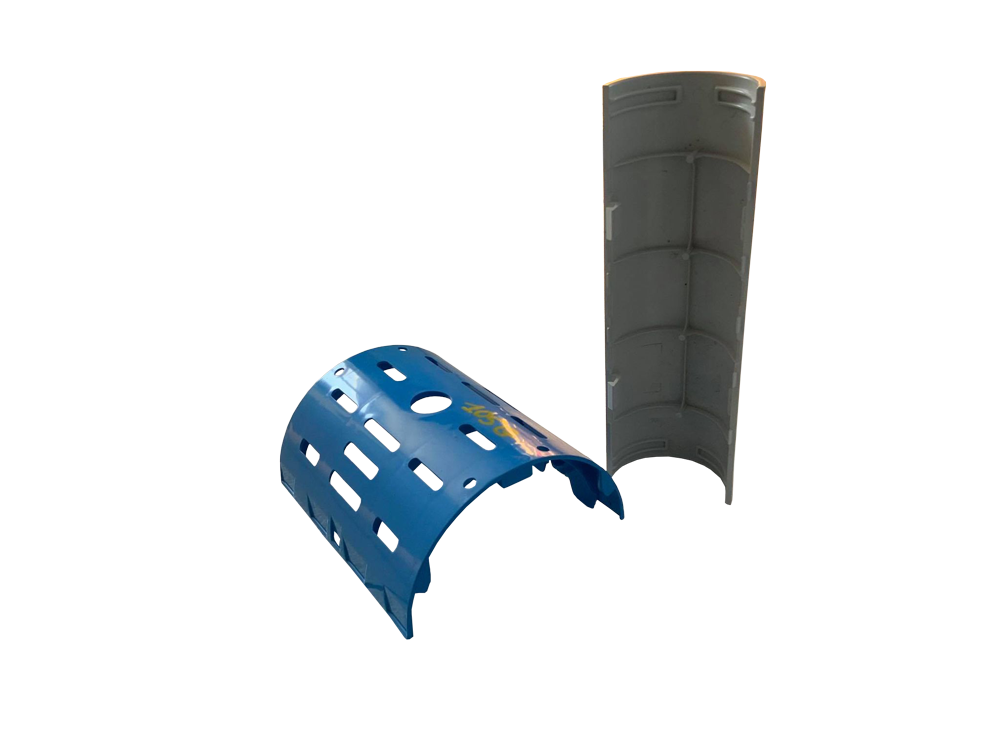

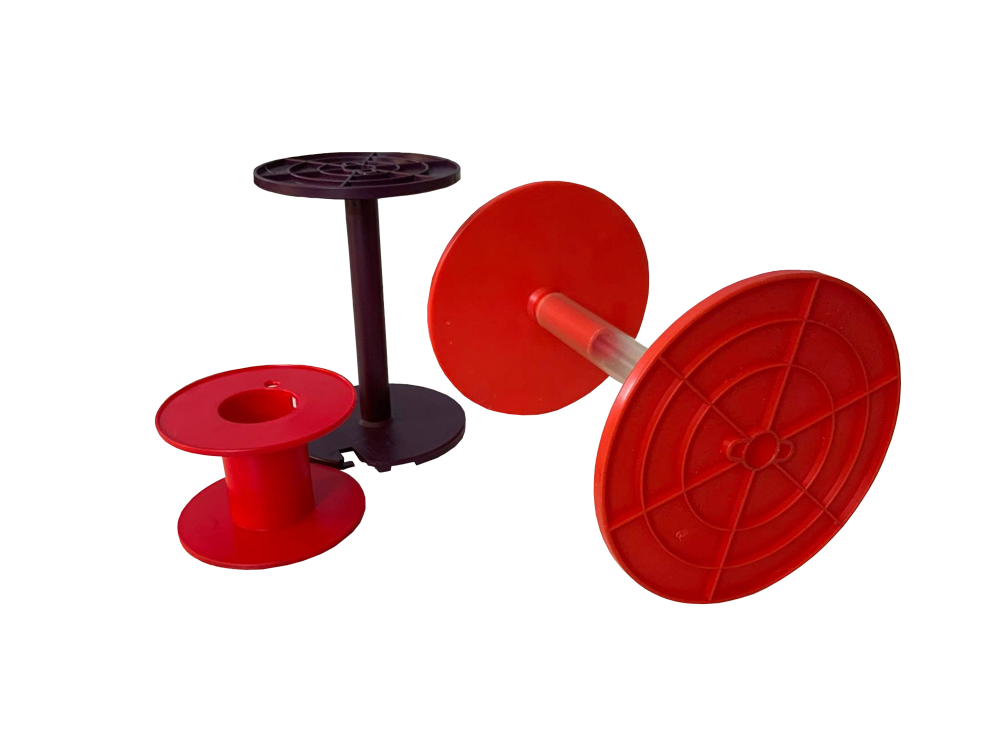

Beispiele für die von uns hergestellten Spulen und Seitenscheiben

Schema einer Spule :

Spulen

Artikel-
nummer
D D2 d L A Gewicht
(gr)
001 E 300 210 52 100 90 700
001 F 300 210 52 100 90 700
001 K 300 210 52 100 90 800
002 255 115 17 182 153 1050
003 250 160 36 200 160 1050
004 200 125 36 200 160 600
005 240 103 97 100 86 320
006 330 205 197 125   600
007 202 110 32 180 160 420
008 160 100 17 120 100 220
009 a 215 75 70 61 55 200
009 b 215 72 67 61 55 200
010 155 70 17 63 57 150
011 120 84 43 165 150 400
012 160 100 22 160 128 350
013 100 60 16 45 38 80
014 100 38 16 45 38 80
015 33 15 11 90 75 12
016 275 110 30 170 150 550
017 355 220 36 200 160 2100
018 33 12 10 60 45 8
019 215 72 67 132 127 200
020 45 18 10 82 73 12
021 125 80 16 125 100 150
022 32 16 10 110 100 15
023 35 25 8 109 95 30
024 215 67 62 247 240 450
025 160 100 22 160 128 250
026 a 215 72 67 60 54 200
026 b  226 72 67 60 54 220
026 c 226 72 67 60 54 220
026 d 226 75 70 60 54 220
026 e 160 72 67 60 54 170
026 f 226 72 70 60 54 220
027 168 90 17 105 89 190
028 240 95 90 165 154 180
029 30 19 10 60 57 9
030 30 23 8 21 16 3
031 170 68 20 63 57 170
032 125 80 16 125 100 200
033 70 32 9 110 105 15
034 48 14 9 89 85 8
035 125 80 16 125 100 200
036 160 73 22 160 128 300
037 300 210 52 100 90 550
038 300 210 52 100 90 500
039 155 70 17 63 57 150
040 A 50 12 10 92 90 8
040 B 50 12 10 102 100 10
041 202 82 40 286 256 790
042 200 125 22 240 200 585
043 80 50 19 84 78 66
044 200 100 H25 105 90 230
045 200 100 H25 165 150 250



SEITENSCHEIBEN

Artikel-
nummer
D D2 d Gewicht
200 150 36 20 50
201 200 36 20 80
202 250 50 25 150
203 A 320 90 30 290
203 B 320 120 30 250
204 A 355 220 35 690
204 B 355 215 125 700
205 A 600 200 40 800
205 B 600 300 40 800
205 C 600 400 40 800
206 290 60 20 100
